系統硬件電路的設計理念概述


系統中要檢測溫度和相對濕度兩個物理量。檢測電路中，測量環境試驗箱內空氣和相對濕度的敏感元件的性能十分關鍵。
需要從儀表的度，靈敏度。穩定性，滯后以及線性度幾個方面考慮。由于高精度，數字化的要求，選用了鉑熱電阻信號調理器和濕敏電容相對濕度測量儀作為系統的傳感器，并根據實際需要設計了壓頻轉換，光電隔離電路，從而構成了完整的前向通道，將溫度和相對濕度的微小變化量轉化為頻率信號。下面分別介紹溫度和相對濕度檢測電路
一、鉑熱電阻信號調理器及其工作原理
鉑熱電阻的英文縮寫為PRTD，簡稱鉑電阻。它具有電阻率高，電阻溫度系數大，線性度好，測量范圍寬，長期穩定性好，不易氧化等優點。鉑熱電阻的電阻值與溫度的關系可以。
    二、‘隔離放大器

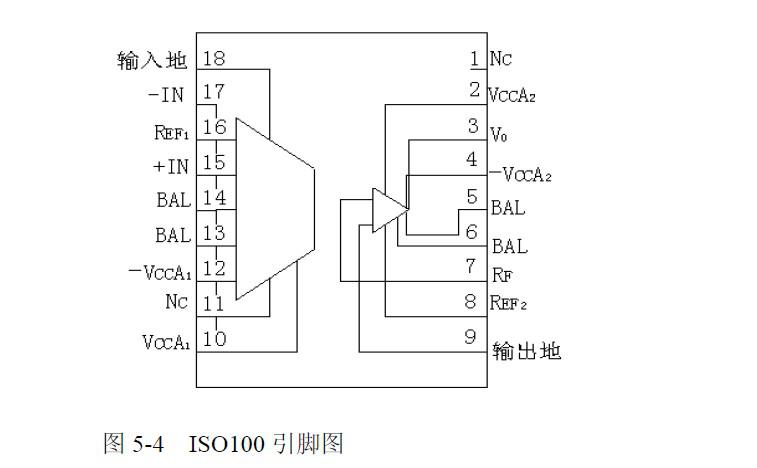

由于環境試驗箱的工作環境十分惡劣，因此輸入通道的各個環節中存在各種電磁干擾以及共模干擾等不良因素，會造成測量信號嚴重失真，系統不穩定等后果。特別是存在強電干擾時會直接影響系統的安全。為此，在輸入通道中常常采用信號隔離措施。常用的方法是采用隔離放大器。這是因為隔離放大器的線性和穩定性好，隔離電壓和共模抑制比高，應用電路簡單，頻帶較寬等。本設計中采用了ISO100光耦合隔離放大器保證前向通道的信號傳輸質量ISO100 是一種小型廉價的光耦合隔離放大器。其工作電源為±18V，隔離電壓2500V，輸入電流為±1mA，頻帶寬達60kHz，為18 引腳DIP 組件。引腳圖如圖5-4 所示：


ISO100 是利用一個發光二極管（LED）和兩個光敏二極管耦合，使輸入信號與輸出信號隔離開來。這樣可將發光二極管（LED）的光反向送回輸入端，正向送至輸出端，從而提高放大器的精度，線性度和時間溫度穩定性。利用一個外接電阻可實現將電流輸入轉化為電壓輸入。ISO100 中有兩個精密電流源用于雙極性操作，本系統中輸入為單極性所以可直接供外部使用。利用ISO100 進行設計只需要外接少量元件，非常方便，加之其成本低，體積小，隔離效果好，頻帶寬，偏移電壓低，漂移小及漏電流小等特點，因而特別適用于各種模擬輸入通道的隔離和放大。
